一、概 述
本儀器采用模擬法來描繪靜電場，即用穩恒電流場模擬描繪靜電場。實驗通過測繪電極板的等位面，模擬求出不同電極板的靜電場分布，然后根據等位線和電力線正交的關系描繪電力線。
通過本實驗學生可以完成4種不同形狀電極板等位面和電力線的描繪，進一步加深對電場、等位面和電力線等物理概念的理解。
二、特 點
1.實驗儀結構輕巧美觀，電極板上涂有特殊導電材料，導電均勻，克服了傳統導電紙導電不均勻和水介質作實驗不方便的缺點。
2.通過移動上下針同軸移動座，可以快速準確描繪靜電場。
三、配置及技術性能

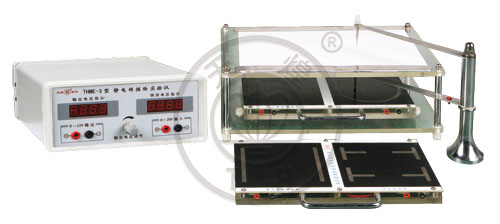

1. 實驗儀由1路0～12V高穩定度直流穩壓電源、2只0～20V高阻抗輸入直流數字電壓表組成。
2. 有機玻璃描繪裝置
有機玻璃描繪裝置由上層板、下層板、電極板和上下針同軸移動座組成。
(1) 上層板
上層板為光滑水平有機玻璃板，左上角和右下角刻有對角刻線，反面裝有6只磁鋼，配有兩只不銹鋼壓條，用于放置描繪用繪圖紙。
(2) 下層板
下層板為光滑水平有機玻璃板，上面安裝有2只導向柱與滾輪和2只固定柱，用于放置4種不同形狀電極板。
(3) 電極板
實驗儀提供同軸帶電圓柱面電極板、兩個點電荷電極板、條形電極與條形電極電極板、T型電極與T型電極電極板4種不同形狀電極板。
(4) 上下針同軸移動座
上下針同軸移動座由水平底座、彈性不銹鋼針臂架、導電探針、同步畫針（非接觸）、導電橡膠頭和探測電壓插座組成。
四、實驗項目
1. 同軸帶電圓柱面電極板等位線和電力線的描繪
2. 兩個點電荷電極板等位線和電力線的描繪
3. 條形電極與條形電極電極板等位線和電力線的描繪
4. T型電極與T型電極電極板等位線和電力線的描繪
