本裝置采用全新大眾帕薩特B5型全車電器，包括照明系統、儀表系統、電動門窗、中央集控門鎖、電動后視鏡、點火系統、起動系統、發電系統、刮水器、音響系統以及相應傳感器，完整展示了汽車電器部分的原理和功能；設備整體采用近似原車的臺式布局，便于學生理解和掌握。本裝置可設置典型的汽車電器故障，完成對學生的技能考核，也可用于職業技能培訓和鑒定。
一、裝置特點
-
本裝置上綜合了目前汽車電路系統的所有基本類型，包括全車線路、照明、中控、起動、電動門窗、音響、發電以及儀表顯示等類型；
-
本實訓裝置采用近似原車的臺式沙盤布局，用戶容易理解和掌握；
-
在設備一側統一設置全車電器測試點，便于用戶統一進行測試分析；
二、技術性能
-
輸入電源：單相三線～220V±10% 50Hz
-
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
-
裝置容量：＜2.5kVA
-
外形尺寸：180cm×110cm×75cm
三、基本配置及功能

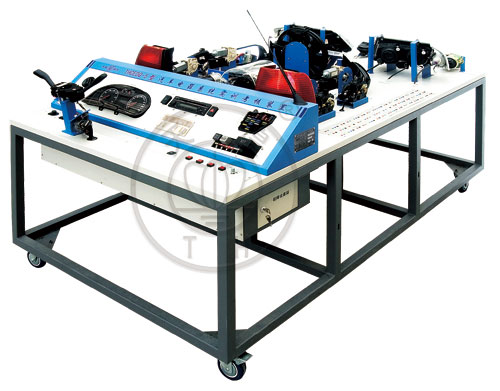

實訓裝置采用平臺式結構，將全新的上海大眾桑塔納2000GSI型上的左右大燈、霧燈、左右尾燈、牌照燈、內頂燈、組合儀表、電動搖窗機、中央集控門鎖、電動后視鏡、點火模塊、火花塞、起動機、發電機、蓄電池、雨刷電機、噴水電機、左右冷卻風扇、收錄機、揚聲器、高低音喇叭、組合開關、中央繼電器板以及相應傳感器等綜合布局后安裝在臺面上，布局結構基本與原車相似；各器件電路測試孔統一放置在臺面一側，便于用戶集中測試分析。
為了更好的鍛煉學生的故障分析和解決問題的能力，提高學生綜合素質，在設備中設置了采用手動方式的設故排故系統，可設置24個典型的汽車電路故障，包括燈光、中央集控門鎖、后視鏡、喇叭、電動門窗及刮水器等內容，完成對學生的技能考核。
四、實訓項目
-
汽車照明系統實訓
-
汽車儀表系統實訓
-
汽車電動門窗系統
-
汽車中央集控門鎖系統實訓
-
汽車電動后視鏡系統實訓
-
汽車點火系統實訓
-
汽車刮水器系統實訓
-
汽車起動系統實訓
-
汽車發電系統實訓
-
汽車音響系統實訓
-
汽車?yán)认到y(tǒng)實訓
-
汽車傳感器系統實訓
-
汽車CAN總線檢測系統實訓
五、故障設置功能
故障設置采用手動方式進行，可單獨設置24個故障點，包括典型汽車電器系統的典型故障情況。
六、儀器配置
-
用戶必配儀器：汽車專用萬用表
-
用戶選配儀器：汽車專用示波器
