一、產品概述

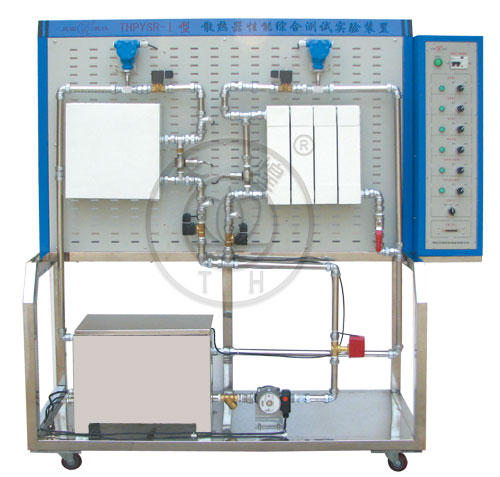

“THPYSR-1型散熱器性能綜合測試實驗裝置”采用目前我國應用較廣泛的采暖散熱器為實驗對象，具有舒適、無噪聲、不干燥、熱效率高、節能恒溫等特點，散熱器溫度可通過溫控閥調節。裝置可測量散熱器的供回水溫度、供回水流量及供回水壓力差，確定被散熱器的散熱量與阻力。適合各院校空調工程專業、供熱通風和建筑環境與設備工程等專業相關課程的實驗教學。
二、系統特點
-
本裝置能完成對散熱器熱工性能的測定。
-
采用理論與實踐相結合的方式，計算并分析散熱器的散熱量。
-
實訓裝置器件大部分采用工業現場實際應用的零部件。
三、技術性能
-
輸入電源：三相五線制 AC380V±10% 50Hz
-
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
-
裝置容量：＜6kVA
-
安全保護：設有電流型漏電保護、短路保護、接地保護，安全符合相關國家標準
四、系統配置
-
實驗臺：實驗臺架分為兩部分，底部采用鏡面不銹鋼材質，上部安裝鐵質雙層亞光密紋噴塑結構的網孔板，結構清晰、緊湊。
-
電源控制模塊：電源控制部分配備電流型漏電保護器和交流接觸器，為設備提供工作所需的三相交流電源。
-
溫度測控系統：主要包含熱水的自動限溫系統和自動控溫系統。
-
基本組成：包含高位水箱、低位水箱、實驗散熱器、威樂循環水泵、電加熱器、測溫傳感器、溫度指示計、渦輪流量傳感器、擴散硅式差動變送器、研華1711數據采集卡和閥門等。
五、實驗項目
-
散熱器熱工性能的測定方法
-
不同熱媒流量下散熱器散熱阻力的測定
-
分析散熱器的散熱量、熱媒流量及溫差的關系
-
分析散熱器阻力與熱媒流量的關系
