一、概 述
隨著國際航運業的發展，對集裝箱船舶以及裝卸橋提出更高的要求，集裝箱岸橋的起升高度、起升重量不斷增加，集裝箱岸橋成為港口主要設備。這就迫切需要有專業的人員迅速掌握相應的技術，更透徹的理解電氣控制原理，并能夠掌握現代數字化智能控制系統，本裝置是結合實訓教學的要求及現代港口技術的發展而研制的。適用于中、高職港口機械、電氣專業的實訓教學
二、技術參數
-
輸入電源：三相四線～380V±10% 50Hz
-
工作環境：環境溫度-5℃～+40℃ ，相對濕度＜85%（25℃），海拔＜4000m
-
裝機容量：＜1.5kVA
三、系統功能

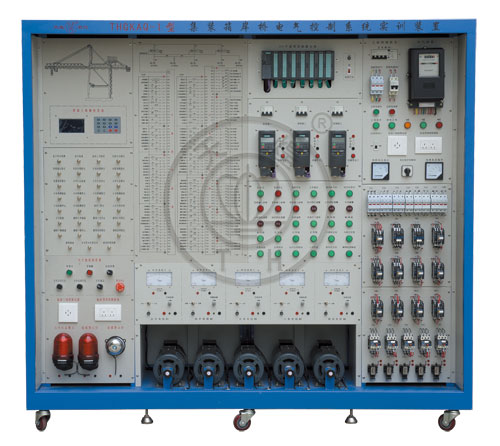

本系統由電控系統控制柜和操作控制機構組成，包括集裝箱岸橋高壓模擬供電系統、電源控制柜、主控制柜、輔助控制柜和操作臺、俯仰操作箱、地面操作箱等組成。
電控系統主要包括岸橋集裝箱的升降、大車 、小車、俯仰四個傳動機構的電氣控制系統組成，由一套PLC和3臺變頻器組成PROFIBUS-DP總線通訊系統；起升機構與大車機構共用兩臺變頻器，小車機構與俯仰機構共用一臺變頻器，PLC與聯動臺上的故障儀相連，用于監測整個系統的運行狀況。
四、實訓項目
-
集裝箱岸橋的主要結構和技術參數
-
集裝箱岸橋的主要電氣設備的功能及作用
-
集裝箱岸橋供電線路
-
集裝箱岸橋起升機構的電氣控制
-
集裝箱岸橋大車機構的電氣控制
-
集裝箱岸橋小車機構的電氣控制
-
集裝箱岸橋吊具系統的電氣控制
-
集裝箱岸橋俯仰機構的電氣控制
-
集裝箱岸橋通訊系統實訓
-
集裝箱電氣系統故障排除實訓
