一、概 述

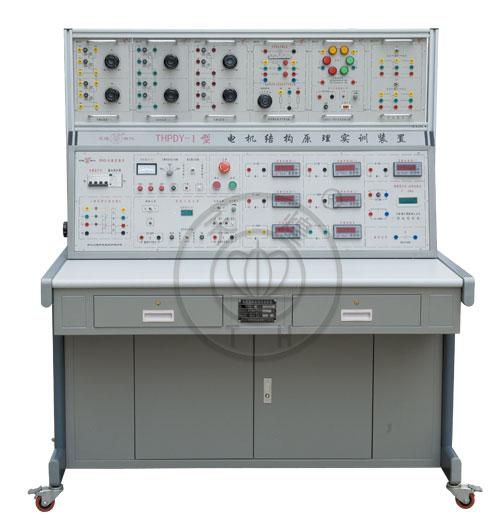

“THPDY-1型電機結構原理實訓裝置”是針對各職業院校開設的《電機學》、《電機及電力拖動》、《電機設計學》等課程，并結合《職業技能鑒定培訓教材維修電工》相關內容而研制的。該裝置采用模塊式的實訓教學模式，真實而直觀地展示了電機的內部構造，電機中的每個部件一目了然，通過使用能培養電機維修專業實踐技能和培養電機設計及改造、電機安裝等方面的技能應用型人才。可作為電機初級、中級、高級維修技能考核鑒定設備。
二、裝置特點
-
整套性強
電控器儀表、專用電源、電機組件、實訓組件及實訓專用導線等均配套齊全；配套件的性能、規格等緊密結合實訓的需要進行配置。
-
科學性強
為了讓學員容易理解電機的結構和原理,所有電機均采用模塊化構建，能夠真實地反映電機自身的特性. 組件面板示意圖連線清晰分明，任務明確，操作及維護方便。
-
開放性強
該實訓裝置帶有電壓型和電流型漏電保護功能，采用高可靠手槍插式連接導線，增強安全可靠性確保實訓者的安全。
三、技術性能
-
輸入電源：三相四線～380V±10% 50Hz
-
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
-
裝置容量：＜1.5kVA
-
裝置尺寸： 1330mm×725mm×1561mm
四、實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、交直流電源、測量儀表組件、變壓器模塊、發電機模塊、電動機模塊、負載組件、電機控制功能模塊實訓組件、實訓導線及配件等組成。
四位半數字特斯拉計：測量范圍為0.1mT～2000mT、分辨率為0.1mT、測量精度為±1%、顯示方式為四位半LED顯示。
五、實訓項目
（一）電磁實訓
-
左右手定則演示
-
安培定則演示
-
楞次定律演示
-
手搖交直流發電機演示
-
三相鼠籠式異步電動機演示模型
-
直流電動機演示模型
（二）變壓器原理實訓
1.單相變壓器
-
變壓器重繞數據的記錄與計算
-
變壓器繞組的拆除
-
變壓器繞組的繞制
-
變壓器的組裝
-
絕緣電阻的測試
-
直流電阻的測試
-
變壓器變比的測試
-
空載試驗
-
短路試驗
-
同名端的判別
-
變壓器重繞數據的記錄與計算
-
變壓器繞組的拆除
-
變壓器繞組的繞制
-
變壓器的組裝
-
絕緣電阻的測試
-
直流電阻的測試
-
變壓器變比的測試
-
首末端與同名端的判別
3.自耦變壓器
（三）電動機實訓
-
直流電動機的認識
-
測定直流他勵電動機的工作特性和機械特性
-
測定直流他勵電動機的調速特性
-
直流串勵電動機
-
交流電動機的認識
-
測定三相鼠籠式異步電動機的參數和工作特性
-
單相電容起動異步電動機
-
測定三相線繞式異步電動機的機械特性
-
永磁式直流電動機
（四）發電機實訓
-
測定直流并勵發電機的特性
-
三相同步發電機的運行特性
-
三相同步發電機的并網運行 永磁式直流發電機
