一、產品概述
本平臺是根據職業院校、職業教育培訓機構的教學、培訓及考核需求研制的，系統根據智能樓宇工程中建筑智能化系統的特點，針對網絡視頻監控、防盜報警、巡更、智能照明控制、建筑環境監控、對講門禁及室內安防、指紋門禁、消防報警聯動、停車場管理、綜合布線等系統的安裝、布線與調試進行設計，強化學生對建筑智能化系統各模塊的安裝、電氣接線、調試、故障診斷與維護等工程能力，適合建筑智能化工程技術、建筑電氣工程技術、建筑設備工程技術相關專業的教學和培訓。
平臺以建筑雙房間模型為結構基礎，包括智能大樓（小區）、管理中心和多功能工程機架三部分。系統可進行網絡視頻監控、防盜報警、巡更、智能照明控制、建筑環境監控、對講門禁及室內安防、消防報警聯動、指紋門禁、停車場管理、綜合布線等項目的訓練，可檢驗學生的團隊協作能力、計劃組織能力、建筑智能化設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。

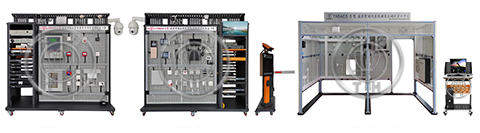

模塊一A面 模塊一B面 模塊二
二、產品特點
1.實操性強：依據相關國家職業標準、行業標準和崗位要求設置各種實際工作任務，以職業實踐活動為主線，通過“做中學”，真正提高學生的動手技能和職業能力。
2.適用面廣：基于建筑智能化的網絡視頻監控系統、防盜報警系統、巡更系統、DDC照明控制系統、建筑環境監控系統的工作過程進行設計，可滿足實訓教學、工程訓練及職業技能競賽的需要。
3.模塊化設計：由多種系統部件組成，既可將各系統作為獨立的模塊進行訓練，也可將各系統組成綜合的建筑智能化系統進行訓練。
4.綜合性強：培養學生的識圖能力、常用工具和量具的選擇及使用、材料選型和器件安裝與運行、質量檢驗等綜合能力。
5.可靠性高:為了保證本產品實訓教學效果及確保產品質量穩定可靠，要求投標時提供省級及以上部門出具的產品檢測報告，帶原件備查。
6.規范性高：為了防止出現“三無產品”，交貨時提供設備制造廠商名稱、商標及出廠合格證等。
三、主要技術性能
1.輸入電源：單相三線 220V±10% 50Hz
2.工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3.裝置容量：≤1.6kVA
4.建筑雙房間模型外型尺寸：3240mm×1710mm×2360mm
多功能工程機架外形尺寸：2190mm×760mm×2130mm
5.安全保護：具有漏電壓、漏電流保護，安全指標符合國家標準
四、系統結構與組成
1.產品結構由建筑雙房間模型和多功能工程機架兩部分組成。
2.建筑雙房間模型由標準規格的鋁合金工業型材和網孔式安裝板組成，設有總電源箱。建筑雙房間模型分為智能大樓（小區）和管理中心兩部分，安保區域設有單元門和單戶窗，實現智能小區的設備安裝、智能大樓的設備安裝等工程訓練。
3.管理中心實現智能大樓（小區）的集中監控和管理，安裝有智能照明控制箱等典型管理設備。
4.在智能大樓（小區）內安裝典型探測器（煙感探測器、紅外探測器、玻璃破碎探測器、振動探測器、門磁等）、巡更點、紅外對射，安保區域的房間窗戶裝有幕簾探測器，實現室內安防與周邊防范功能。
5.能區域之間采用工程橋架實現系統連接。系統中的各模塊即可單獨調試、運行，通過接線和配置，也可進行聯動實訓。
6.件的安裝方式與實際工程一致，通過自攻螺絲與工程塑料卡件的配合使用，一名學生即可單獨完成器件的安裝；布線方式通過線槽或線管布線。
7.建筑雙房間模型的智能大樓、管理中心各區域內，安裝建筑環境監控系統，系統包括無線終端、各種無線傳感器、執行器件、液晶顯示模塊，可檢測溫度、濕度、光照度、一氧化碳、PM2.5、氧氣、人體紅外、大氣壓強、聲音分貝等數據，配有建筑環境監控軟件（APP），可在無線終端上實時顯示建筑環境的監測數據，也可對風扇、燈光等設備進行控制。系統具有智能控制功能，可根據傳感器的監測數據自動控制風扇或燈光等設備。另外配有建筑環境監控AR仿真實訓教學軟件（APP），掃描實物可展示建筑環境監控系統的原理、結構、操作等內容。
8.建筑智能化系統安裝與調試實訓平臺采用工程安裝機柜和雙面網孔式安裝墻連體設計，上面安裝有對講門禁及室內安防、消防報警聯動、綜合布線等系統設備。
五、基本配置
（一）基本規格
|
序號
|
器材名稱
|
器材規格或型號
|
數量
|
|
1
|
建筑雙房間模型
|
由鋁合金型材框架和安裝布線網孔板組成，3240mm×1710mm×2360mm（長×寬×高），分為智能大樓（小區）、管理中心，器件采用自攻螺絲和工程塑料卡件配合安裝。
|
1臺
|
|
2
|
鋁型材電腦桌
|
鋁型材電腦桌：外形尺寸：長×寬×高=625mm×600mm×1045mm。立柱采用3060鋁型材，底盤框架采用3030鋁型材設計，簡潔大方，外形美觀。立柱前面用一體成型的L型冷軋鋼支撐架加固，保證整體強度安全可靠。桌面采用12mm厚的實心抗貝特復合板材，邊緣倒圓，防火防水防靜電、耐腐蝕。配鍵盤抽屜，鍵盤抽屜底部配可旋轉收縮的鼠標托盤，鍵盤抽屜上面有放置筆的凹槽，功能齊全，采用靜音導軌，堅固可靠，推拉順暢。配四只1.5寸帶剎車萬向腳輪，移動方便。桌面板后面和底板后面帶防護板，防止電腦顯示器和主機掉落。為了確保質量及環保要求，投標時提供省級及以上第三方檢測機構出具的檢測(驗)報告，檢測內容包括但不限于金屬噴漆(塑)涂層沖擊強度（沖擊高度400mm），木制件表面貼面層耐污染性能（丙酮試驗時間16h）≥3級，人造板件封邊條表面膠合強度≥0.4MPa）。
|
2張
|
|
3
|
鋼木方椅
|
1. 外形尺寸：長×寬×高= 395mm× 470mm× 850mm。
2. 框架采用1.5mm厚的優質方鋼管和優質冷軋鋼板焊接而成，堅固耐用。
3. 采用鈑金圓弧壓邊包邊木面板工藝，造型獨特，防止傷手，防護椅面。
4. 框架表面全自動脫脂、靜電噴塑處理，防銹性能好，環保健康。
5. 凳面采用18mm厚的高密度復合板材，表面和邊緣高溫熱壓防火PVC，安全環保。
6. 為了確保質量及環保要求，投標時提供省級及以上第三方檢測機構出具的檢測(驗)報告，檢測(驗)內容須包括但不限于金屬噴漆(塑)涂層附著力≥2級，木制件表面貼面層耐污染性能（丙酮試驗時間16h）≥3級，人造板件封邊條表面膠合強度≥0.4MPa）。
7.靠背自然向后傾斜8°角，采用一體彎管工藝，圓弧過渡，符合人體工程學要求，坐姿舒適。
8. 凳腳安裝高分子樹脂腳套，防滑耐磨損，保護地面。
|
1張
|
|
4
|
鋼木方凳
|
1. 外形尺寸：長×寬×高=360mm×260mm×450mm。
2. 凳框采用1.1mm厚的優質方鋼管和優質冷軋鋼板焊接而成，堅固耐用。
3. 采用鈑金圓弧壓邊包邊木面板工藝，造型獨特，防止傷手，防護凳面。
4. 凳框表面全自動脫脂、靜電噴塑處理，防銹性能好，環保健康。
5. 凳面采用18mm厚的高密度復合板材，表面和邊緣高溫熱壓防火PVC，安全環保。
6. 為了確保質量及環保要求，投標時提供省級及以上第三方檢測機構出具的檢測(驗)報告，檢測(驗)內容須包括但不限于金屬噴漆(塑)涂層附著力≥2級，木制件表面貼面層耐污染性能（丙酮試驗時間16h）≥3級，人造板件封邊條表面膠合強度≥0.4MPa）。
7. 凳腳安裝高分子樹脂腳套，防滑耐磨損，保護地面。
|
1張
|
|
5
|
1200操作臺
|
1. 外形尺寸：長×寬×高=1200mm×760mm×820mm。
2. 桌架整體采用1.5mm厚50×50方鋼管焊接組裝而成，造型美觀大方，結實可靠。
3. 表面全自動脫脂、雙面靜電噴塑處理，防銹性能好，環保健康。
4. 桌面板采用43mm厚的高密度復合板材，尖角圓弧過渡處理，表面和邊緣高溫熱壓防火PVC，安全環保，堅固耐用。
5. 為了確保質量及環保要求，投標時提供省級及以上第三方檢測機構出具的檢測(驗)報告，檢測(驗)內容須包括但不限于金屬噴漆(塑)涂層耐腐蝕，木制件表面貼面層耐劃痕和表面耐磨性。
6. 配有兩個抽屜，配三節靜音導軌和優質鋁合金內挖拉手，造型美觀。
7. 桌腳配有塑鋼緊固腳，防滑耐磨損，保護地面，調平工作臺面。
|
1張
|
|
6
|
不銹鋼人字梯
|
臺階數4；地面到頂板距離92.5cm
|
1把
|
|
7
|
DDC照明控制箱
|
600mm×450mm×150mm
|
1臺
|
|
8
|
工程塑料卡件
|
20mm×10mm×11mm
|
320個
|
|
9
|
安防監控系統3D仿真教學軟件（為了增強實訓效果及確保軟件產品的性能可靠性，投標時要提供省級部門出具的軟件測評報告及軟件產品評估證書，原件備查。）
|
本軟件采用3D（三維）技術，通過3Ds Max對智能小區、管理中心建筑雙房間模型結構建模，包含了可視對講、入侵報警、視頻監控、巡更、停車場管理五個仿真實訓系統?？梢赃M行虛擬場景功能實現演示，以及仿真人操作，具體仿真項目如下：
1.可視對講門禁系統的器件、組成、工作原理仿真
2.入侵報警系統的器件、組成、工作原理仿真
3.視頻監控系統的器件、組成、工作原理仿真
4.巡更系統的器件、組成、工作原理仿真
5.停車場管理系統的器件、組成、工作原理仿真
6.入侵報警虛擬場景功能實現演示
7.巡更虛擬場景功能實現演示
8.停車場管理虛擬場景功能實現演示
9.可視對講3D虛擬場景功能實現演示
10.視頻監控3D虛擬場景功能實現演示
|
1套
|
|
10
|
安全用電仿真實訓軟件（為了增強實訓效果及確保軟件產品的性能可靠性，投標時要提供省級部門出具的軟件測評報告及軟件產品評估證書，原件備查。）
|
軟件以Flash動畫與3D虛擬仿真相結合，生動地模擬了安全用電基礎知識、人體阻抗的認識和測試、直接觸電的認識和實訓操作、人體在遭受電擊時的電流途徑、間接觸電的認識和實訓操作、IT供電系統、TT供電系統、TN-S供電系統、TN-C供電系統、TN-C-S供電系統、指令標識的認識、電氣火災產生的原因及處理方法等。通過實訓能夠對學生進行安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少電氣事故的發生。軟件主要分為五個模塊：
1. 理論知識：包含安全用電概述、安全用電的相關基礎知識、怎么安全用電、觸電預防共四部分。
2. 動畫仿真：包含家庭電路的組成、為什么要用三線插頭、人是怎么觸電的、認識歐姆定律、電功率與安全用電的關系、認識低壓斷路器、漏電保護器的原理以及注意預防雷電共八部分。
3. 用電事故預防：包含不少于2大類預防知識，涵蓋觸電傷害的形成、觸電的預防、5種觸電預措施、電的危害、生活中如何預防電氣事故、生活中如何預防電氣事故等部分。
4. 緊急救護：包含醫療急救小常識、觸電急救動畫講解。
5. 答題互動：包含電磁大冒險、用電知識問答。
|
1套
|
|
11
|
停電應急處置模擬演練系統軟件（為了增強實訓效果及確保軟件產品的性能可靠性，投標時要提供省級部門出具的軟件測評報告及軟件產品評估證書，原件備查。）
|
本軟件采用Unity 3D技術仿真技術，界面生動美觀、易學易用，可以提高教師教學和學生學習的興趣。為增強實訓效果及確保軟件產品的性能可靠性，投標時提供省級以上（含省級）部門出具的軟件測評報告及軟件產品評估證書，帶原件備查。軟件可實現以下功能：1. 直觀顯示操作前后設備的狀態；2. 模擬操作完畢后，圖形還原到操作前狀態；3. 可以設置故障，用戶選擇需要操練的科目（不同的故障）；4. 可以模擬應急操作，用戶在圖形界面上進行故障處理（模擬操作），如果操作錯誤，系統自動提示正誤；5. 系統自動生成預案，預設一些故障類型和應急處理操作步驟，在演練結束后輸出正確的應急處置操作步驟（操作票）根據用戶選擇的故障類型，系統自動生成應急處置操作步驟（操作票）；6. 智能開票，給正常運行時的操作任務自動開票；7. 人工開票，用戶可以手動開票；8. 操作票維護，操作票預覽及保存及打印。投標時提供軟件著作權證書掃描件，原件備查。
|
1套
|
|
12
|
計算機1
（務必以本參數配置為準）
|
用戶自備，參數配置兆芯KX-U6780，8G內存，256G固態硬盤，21.5英寸液晶顯示器，內裝32位操作系統，巡更系統軟件，LonMarker編程軟件，力控組態軟件，周界防范系統軟件。
|
1臺
|
|
13
|
計算機2
（用戶自配）（供參考）
|
用戶自備，參數配置I7 12核CPU，16G內存，256G固態硬盤，2G獨立顯卡，23.8英寸液晶顯示器，Win10 64位操作系統，視頻監控軟件，門禁軟件。
|
1臺
|
|
14
|
火災探測器功能試驗器（用戶自配）
（供參考）
|
配有電子發煙功能，具有感煙探測器功能測試；配有槍頭電子加溫功能，具有感溫探測器功能測試。整套設備配有槍頭、連接桿、電池桿、加熱器、霧香液、注液器、充電器等，配套齊全。
|
1臺
|
（二）系統配置
|
序號
|
名稱
|
技術要求
|
數量
|
單位
|
|
1
|
大型報警主機
|
主機可采用雙總線連接，每條總線長度能達到1.6KM。可通過更換總線驅動器，將主機防區容量從8防區擴展到248路。采用手動撥碼方式設置防區地址擴充模塊。鎖式防區功能，讓用戶開門的同時，就可完成自動撤防。在總線上可連接3防區和6防區鍵盤，使一臺主機可連接管理728個防區。硬件和報警管理軟件都是自行研發，內部協議得到最大的開放與交換，在產品兼容性上最強。
|
1
|
臺
|
|
2
|
六防區報警主機
|
6個可編程防區 3個本地輸出鍵盤編程 6組密碼 支持無線防區
|
1
|
個
|
|
3
|
液晶鍵盤
|
控制鍵盤，配套大型報警主機使用
|
1
|
個
|
|
4
|
多路總線驅動器
|
電流：待機或報警時為 64 毫安-小時，輸出：電源總線=200 毫安； 數據總線=75 毫安
|
1
|
個
|
|
5
|
RS232打印機接口模塊
|
RS-232/USB 連接：RJ-16 數據總線，透明外殼，診斷發光二極管 (LED)，用于地址和總線編程的 DIP 撥碼開關，最大電流：55 mA（額定），60 mA（啟用 LED 時）操作電壓：8 VDC 至 14 VDC。
|
1
|
個
|
|
6
|
智能球型攝像機
|
彩色一體化機芯，水平旋轉范圍360度無限制轉動屏幕菜單，花樣掃描功能，采用功能完善的高性能數字DSP設計，性能穩定，一體化設計，結構緊湊，可靠性高，精密電機驅動，無級變速，每周細化為三百萬步，運行平穩、無抖動、控制靈敏，采用網路控制。
|
1
|
個
|
|
7
|
紅外筒型網絡攝像機
|
像素：>PAL:542（H）×582（V）背光補償：開啟/關閉(可選)伽瑪校正：>0.45
成像器件：1/3 SONY Super HAD CCD信號制式：PAL/NTSC電源：POE供電或DC 12V +/-1V
|
1
|
個
|
|
8
|
紅外陣列半球網絡攝像機
|
像素：>PAL:542（H）×582（V）背光補償：開啟/關閉(可選)伽瑪校正：>0.45
成像器件：1/3 SONY Super HAD CCD信號制式：PAL/NTSC電源：POE供電或DC 12V +/-1V
|
1
|
個
|
|
9
|
智能變焦筒形網絡攝像機
|
采用最新DSP數字信號處理技術高靈敏度，抑制光暈能力強和高信噪比紅外照射距離20-30M 解信噪比:≥50 伽碼特性:r=0.45角度：60°紅外燈波長：30 unit 840nM 防水等級：IP65 壽命：20000小時電源：POE供電或DC 12V +/-1V
|
1
|
個
|
|
10
|
硬盤
|
3.5英寸，3TB容量，SATA 6 Gb/s接口，緩存64MB，轉速5400～7200智能調節
|
1
|
個
|
|
11
|
攝像機支架
|
筒機/槍機支架(白)
|
2
|
個
|
|
12
|
液晶監視器
|
19寸，背光類型 LED 背光
點距 0.248 mm×0.248 mm
最大分辨率 1920×1080P
亮度 250cd/m²
響應時間 3.7ms
色彩 16.7M
可視角度 水平170°，垂直160º
|
1
|
臺
|
|
13
|
NVR硬盤錄像機
|
8視頻輸入；1路視頻輸出；支持定時錄像、手動錄像、移動檢測錄像、報警錄像和移動偵測錄像&報警錄像；提供硬盤錄像資料的備份與剪輯，支持OSD疊加、通道名疊加；本地錄像狀態顯示；本地報警（包括異常事件、移動偵測）聯動，支持人臉偵測、區域入侵偵測、越界偵測等報警時間表（布防/撤防）、報警聯動類型；通過“定制權限”可設置多個操作員，增加了對操作員安全管理的靈活性；云臺的左/右/上/下/手動/自動控制；鏡頭的光圈/變焦/聚焦控制
|
1
|
臺
|
|
14
|
主動紅外對射報警器
|
雙束紅外對射
對射距離：室外30米 室內90米
|
1
|
對
|
|
15
|
聲光報警器
|
外殼:ABS/白色；尺寸:122.2*72.8*43mm；工作電壓:DC12V；額定電流:280mA；喇叭響度 dB/1M:115；燈罩顏色:紅色
|
1
|
臺
|
|
16
|
DDC控制器
|
工作電壓：DC24V
工作電流：106mA
網 絡：協議：LONTALK
I/O數量： 5個DI，5個DO。
數字輸出：5路數字輸出。50VAC/5A繼電器，具手/自動轉換開關。輸出為常開或常閉選擇。具LED指示燈輸出信號類型： DO 觸點容量250VAC/5A，具手/自動轉換開關，輸出為常開或常閉選擇。
|
1
|
臺
|
|
17
|
DDC控制器
|
工作電壓：DC24V
工作電流：25mA
網 絡：協議：LONTALK
具有時間表功能
|
1
|
臺
|
|
18
|
U10 USB接口卡
|
113.2*22.4*18.2 mm
|
1
|
個
|
|
19
|
照明燈具
|
AC220V,3W
|
4
|
盞
|
|
20
|
Solid Design三維工業自動化設計軟件（為增強實訓效果及確保軟件產品的性能可靠性，投標時提供省級以上（含省級）部門出具的軟件測評報告及軟件產品評估證書復印件并蓋公章，帶原件備查）
|
Solid Design三維工業自動化設計軟件是工業級正版三維一體化設計軟件，擁有軟件著作權，面向工業和教育等多個領域，基于強大的智能參數建模技術，Solid Design讓復雜設計過程簡單化，快速重用歷史數據及設計變更。從概念設計到產品制造，提供真正的3D模型設計、先進的鈑金設計、完整的2D+3D一體化設計等全面效率工具，同時在一個軟件上集成了PLC 3D仿真功能、電機仿真功能，同時也突出在工業自動化集成領域三維設計功能，該軟件具有入門容易，兼容全面，軟硬結合、易學易用等優勢，已經成功應用于機械、電子、航空、汽車、儀器儀表、模具、造船、消費品等行業，同時也非常適用于院校相關課程的教學。投標時提供軟件著作權證書掃描件，原件備查。
1.強大的兼容性和擴展性
支持UG、solidedge、Pro/e、SOLIDWORKS、inverntor主流3D原生和通用文件的導入，支持與Solidedge商業版軟件文件格式的互通，并可對數據進行直接編輯進行設計變更?？蓪С龈鳝h(huán)節所需的3D及2D數據，支持與主流的PLM/PDM系統的集成，3D數據應用于產品全生命周期。
2.智能參數建模技術
智能參數建模技術可更快、更輕松地創建和編輯3D模型。完美融合直接建模的速度和簡便性、及參數化設計的靈活性和可控性。還可像處理本機文件一樣處理多CAD數據，無縫銜接整個生態鏈。
3.支持百萬級零件的大型裝配體
輕松地創建和管理超大型裝配，能夠快速檢測并修復零部件之間的沖突和干擾問題、生成裝配說明。百萬級零件裝配體流暢操作，軟件性能不受任何影響，無需高昂的硬件設備投入從而降低企業成本。
4.直觀的用戶界面和主流的操作習慣
基于Windows操作環境開發，高效的人機交互界面設計，與國際主流3D軟件一致的操作習慣；融合國內用戶的設計需求，更貼合用戶，快速上手，保障工作的延續性。
5.完整的2D+3D一體化
基于3D模型快速生成符合國標的2D工程圖，快速完善圖紙信息；3D數據的變更直接關聯到工程圖，數據無誤更高效；數據無縫導出至AutoCAD進一步應用，從設計到制造的業務流程，Solid Design軟件提供2D+3D一體化解決方案。
6.集成PLC 3D仿真功能
軟件中構建了3D虛擬環境，實現自動封蓋、自動裝箱、溫度壓力控制、碼垛堆積、加工中心刀庫、電鍍生產線、多種液體混合、自動混合生產線、水塔水位控制、機械手控制、機器人自動掃雷等二十五個實訓項目，全面展現各種復雜的工藝流程。支持利用采集卡采集PLC的輸入輸出信號，實現PLC與計算機的通訊，從而控制軟件中的3D模型的動作，使得虛擬仿真技術實時展現PLC 的運行狀態，也使得學生非常容易理解對每一種控制單元的工作過程和原理。
7.集成電機仿真功能
Windows系列操作系統下運行；通信協議：TCP/IP協議；開發語言：C++；支持離線仿真；以狀態方程形式對電機建模，支持自定義電機，并包含不少于20臺直流電機和20臺異步電機型號供用戶選擇；實驗項目：直流電機（結構展示、拆卸演示、裝配演示、模擬裝配、零部件展示、機械特性實驗、啟動實驗、調速實驗、制動實驗）；異步電機（結構展示、拆卸演示、裝配演示、模擬裝配、零部件展示、機械特性實驗、啟動實驗、調速實驗、制動實驗）；可以演示異步電機在啟動過程中，定子與轉子電流的瞬時變化，以及由它們建立的兩個旋轉磁勢變化；可以演示出異步電機對稱運行時的圓形磁場。實驗對比：提供同類型電機，多項實驗數據多維實驗。
8.功能特點
8.1 裝配體設計
支持自底向上或自頂向下的裝配體建模方式，可快速檢測修復零部件之間的沖突問題，直觀的裝配體還可用于實時的方案溝通。
8.2 工程圖創建
根據3D模型自動創建并更新工程圖，快速創建標準視圖和派生視圖，提供尺寸控制和添加注釋等工具，可以快速創建包含全部細節的工程圖。
8.3 鈑金設計及優化
除了基本的折彎和沖孔，還具有特定于鈑金的特征，比如浮凸、淺凹、繪圖切割、焊珠、輪廓彎邊、直彎和蝕刻。還可用于分析、NC編程等集成應用。
8.4 曲面設計及評估
Solid Design可創建高品質的曲面，并可通過精確的參數控制從而獲得理想的曲率，通過條紋等工具實時評估曲面效果。
8.5 結構仿真分析
Solid Design內置的有限元分析 (FEA) 工具，設計工程師可以在3D環境中通過數字方式驗證零件設計，縮短產品開發周期。
8.6 動畫和運動仿真
不僅是基礎的運動動畫，Solid Design可對模型輸入運動參數，以獲得運動過程中各狀態的受力情況。也可通過結果倒推出所需的輸入力或者功率。
8.7 MBD基于模型的定義
數字化溝通加快從設計到制造的過程。在3D模型中直接賦予產品制造信息，生成易于傳播的3D PDF ，通過直觀的可交互文檔查看制造數據。
|
1
|
套
|
|
21
|
巡更巡檢器
|
規格：133*60*29mm；重量：105g；工作頻率：2.4GHz-2.485GHz；存儲量：4M FLASH 一萬條數據(可擴展）；供電：3.6V可充電離鋰電子電池。
|
1
|
臺
|
|
22
|
通訊線
|
黑色軟線，帶USB插口
|
1
|
根
|
|
23
|
充電器
|
配套巡檢器
|
1
|
個
|
|
24
|
信息鈕
|
工程塑料封裝存儲芯片，具有防水防震.堅固耐用等功能，并內置不可修改的ID碼?？呻[蔽安裝
|
6
|
個
|
|
25
|
軟件
|
A1.0配套巡更巡檢器使用
|
1
|
套
|
|
26
|
無線智能終端（WIFI）
|
采用ARM處理器，主頻72MHz, 至少64pin，51 個IO口，256KB Flash 48KB RAM。終端具有I2C，UART、SPI、2路PWM、4路ADC、128×64 LCD接口，板載無線WiFi模塊，智能終端采用鋁合金殼體，工業標準安裝方式 尺寸(L×W×H)：128mm×99mm×42mm(不帶天線)
|
5
|
只
|
|
27
|
溫度、濕度傳感器模塊
|
溫度傳感器
量程：-40～123°C
精度：±0.5℃
濕度傳感器
量程：0～100 %RH
精度：±4.5%RH
采用塑料殼體，具有LED電源指示燈，工業標準安裝方式，尺寸(L×W×H)：111.5mm×62mm×30mm
|
1
|
只
|
|
28
|
光照度傳感器模塊
|
測量范圍：0～10000lux
分辨率：1lux
I2C總線協議
模擬增益和數字輸出時間可編程控制
1.25mm×1.75mm超小封裝，功耗≤0.75mW
自動抑制50Hz/60Hz光照波動
采用塑料殼體，具有LED電源指示燈，工業標準安裝方式，尺寸(L×W×H)：111.5mm×62mm×30mm
|
1
|
只
|
|
29
|
CO傳感器模塊
|
檢測范圍：0～500ppm
分辨率：1ppm
輸出方式：TTL232
工作環境溫度：0～60℃
工作環境濕度：10～90%RH
采用塑料殼體，三電極電化學氣體傳感器，內置溫度補償,具有LED電源指示燈，工業標準安裝方式，尺寸(L×W×H)：111.5mm×62mm×30mm
|
1
|
只
|
|
30
|
PM2.5傳感器模塊
|
檢測范圍：≥0.03μm
顆粒物測量范圍：0～500ug/m3
相對誤差：≦±10%
輸出方式：TTL232
工作環境溫度：0～60℃
工作環境濕度：10～90%RH
大氣壓力：80kPa～100kPa
采用塑料殼體，具有LED電源指示燈，工業標準安裝方式，尺寸(L×W×H)：111.5mm×62mm×30mm
|
1
|
只
|
|
31
|
人體紅外傳感器
|
由透鏡、感光組件、感光電路組成，高低電平輸出，延遲時間5秒和封鎖時間
感應范圍小于120度錐角，8米以內；
工作環境溫度：0～60℃
工作環境濕度：10～90%RH
采用塑料殼體，具有LED電源指示燈，工業標準安裝方式，尺寸(L×W×H)：111.5mm×62mm×30mm
|
1
|
只
|
|
32
|
壓強傳感器
|
檢測范圍：300hpa～1200hpa；
分辨率：1hpa
工作環境溫度：0～60℃
工作環境濕度：10～90%RH
采用塑料殼體，具有LED電源指示燈，工業標準安裝方式，尺寸(L×W×H)：111.5mm×62mm×30mm
|
1
|
只
|
|
33
|
聲音傳感器
|
采用專業處理芯片，A計權，頻率范圍40Hz-8kHz
檢測范圍：40dB～130dB
分辨率：1 dB
相對誤差：≦±10%
輸出方式：RS232
工作環境溫度：0～60℃
工作環境濕度：10～90%RH
采用塑料殼體，具有LED電源指示燈，工業標準安裝方式，尺寸(L×W×H)：111.5mm×62mm×30mm
|
1
|
只
|
|
34
|
氧氣傳感器
|
檢測范圍：0～25%
分辨率：1%
輸出方式：TTL232
工作環境溫度：0～60℃
工作環境濕度：10～90%RH
采用塑料殼體，三電極電化學氣體傳感器，內置溫度補償,具有LED電源指示燈，工業標準安裝方式，尺寸(L×W×H)：111.5mm×62mm×30mm
|
1
|
只
|
|
35
|
風扇及燈光控制模塊
|
-
風扇
規格：9cm×9cm
電壓：DC12V
-
燈光
LED射燈
電壓：DC12V
-
兩路繼電器輸出，帶光耦隔離
-
采用塑料殼體，具有LED電源指示燈，工業標準安裝方式
-
尺寸(L×W×H)：111.5mm×62mm×30mm
|
1
|
套
|
|
36
|
平板電腦（Android）
|
屏幕尺寸：≥7英寸
屏幕分辨率：1024x600
多點電容觸摸屏
操作系統：Android 9.0
存儲容量：16GB
處理器：其他
核心數量：四核
處理器速度：1.3GHz
系統內存：2GB
|
1
|
套
|
|
37
|
網絡設備
|
符合IEEE802.11g標準
協議：802.11n
速率：300M
內置4個交換端口
支持對系統、DHCP服務器、虛擬服務器、DMZ主機、防火墻、上網權限、靜態路由表、UPnP等進行管理
|
1
|
套
|
|
38
|
建筑環境監控AR仿真實訓教學軟件（APP）
|
軟件采用AR（增強現實）技術把真實世界和虛擬的信息集成在一起，不僅展現了真實世界的信息，而且將虛擬的信息同時顯示出來，兩種信息相互補充、疊加。
建筑環境監控AR仿真軟件具有實時交互性，在手機上打開本軟件，將攝像頭對準到特定物體上（圖片/實物），通過增強現實系統可以在它上面展示出以下功能：
1. 無線傳感器的原理介紹
2. 無線傳感器的結構展示
3. 系統功能的操作展示
|
1
|
套
|
|
39
|
建筑環境監控軟件（為增強實訓效果及確保軟件產品的性能可靠性，投標時請?zhí)峁┦〖壊块T出具的軟件測評報告，原件備查）
|
1.軟件采用賬戶密碼登錄方式，用戶可在線注冊登陸。
2.軟件數據監控界面包括：監測名稱、監測實時數據、數據等級判斷（優、良、輕度污染、中度污染、重度污染、嚴重污染）
3.軟件后臺管理界面包括：數據記錄、報警記錄、位置設置、位置信息等部分。
4.數據記錄包括：監測點傳感器名稱、監測點傳感器數據等功能。
5.報警記錄包括：報警傳感器名稱、傳感器數據、報警時間。
6.支持手機、平板等多種移動終端在線實時查看數據。
|
1
|
套
|
|
40
|
多功能工程機架
|
2190mm×760mm×2130mm（長×寬×高），配750mm×780mm安裝布線網孔板8塊，器件采用螺絲和膨脹尼龍配合安裝；網孔板側面連體設計有前后開放式工程安裝機柜，前部可安裝廣播功率放大器、廣播控制盤等設備，后面可安裝交換機、配線架、理線環等器件。
|
1
|
套
|
|
41
|
火災報警聯動系統
|
包含火災報警控制器、智能光電感煙探測器、智能電子差定溫探測器、總線隔離器、編碼手報按鈕、編碼單輸入/單輸出模塊、編碼消火栓報警按鈕、火警訊響器、編碼器、模擬消防泵、模擬排煙閥、模擬卷簾門、揚聲器、廣播功率放大器、廣播控制盤、廣播通訊板等。
|
1
|
套
|
|
42
|
對講門禁系統
|
包含人臉識別門口機、觸摸屏室內機、管理中心機、管理軟件、支架等。
|
1
|
套
|
|
43
|
綜合布線系統
|
包含信息模塊、RJ45配線架、110100配線架、8口網絡交換機、電話機、86底盒、網絡接口面板、光纖模塊、單口光纖面板、光纖配線架等。
|
1
|
套
|
|
44
|
光纖熔接機
|
適用光纖：SM(G.652&G.657)、MM(G.651)、DS(G.653)、NZDS(G.655)以及自定義光纖類型
接續損耗：0.02dB (SM)、0.01dB (MM) 0.04dB (DS/NZDS)
回波損耗：優于60dB
典型接續時間：9秒
典型加熱時間：26 秒 (加熱時間可設定，加熱溫度可調整）
光纖直徑：包層直徑80~150μm，涂覆層直徑100~1000μm
切割長度：涂覆層250μm 以下：8~16mm；涂覆層250~1000μm ：16mm
|
1
|
套
|
|
45
|
多種電機在環實時仿真軟件實驗平臺（為了增強實訓效果及確保軟件產品的性能可靠性，投標時要提供軟件著作權證書，原件備查。）
|
軟件功能：軟件實驗的電機類型包含最常見的幾類電機：直流電機、異步電機、同步電機和變壓器，對于電機運用等效電路的方式給出了工作特性曲線和機械特性曲線。對每一種電機均給出了電氣和機械參數，便于學生理解和參考。學生可以通過選擇對應的電機與運行方式獲得電機的轉速、轉矩、電流等信息，十分便捷。暫停/停止后會自動顯示游標，挪動游標可以在右側獲取當前點的值，有助于后續的計算與分析。為了增強實訓效果及確保軟件產品的性能可靠性，投標時要提供軟件著作權證書，原件備查。
1）工作特性和機械特性實驗
直流電機：根據勵磁繞組的連接方式不同，可選擇串勵、并勵和他勵這三種電機。通過改變繞組兩端電壓、電樞回路串入電阻、勵磁回路串入電阻這三種方式，選擇電磁轉矩、轉速、效率、定子電流和電磁功率等參數，可以畫出固有機械特性和人為機械特性，其中電磁轉矩改為輸出功率可畫出電機的工作特性曲線。
異步電機：從異步電機的調速入手，有改變定子繞組電壓調速、轉子回路串電阻調速和變頻調速，其參數可以人為設置，可以方便的看到不同調速方式及輸入?yún)?shù)情況下電機的調速機械特性。
2）起動、調速、制動實驗
進入后在上方可以看到電機的一些關鍵銘牌參數，有助于學生有大致判斷。從電機的電路上，可以看到電機主要參數，很好地模擬了實驗，讓學生能夠明白輸入的參數會影響哪些參數變化?？梢赃x擇查看哪些變量，例如：定子
繞組電壓、電機轉速、轉矩等，不需要像實際實驗中單獨測量轉速和電流等參數也可以清楚的看到需要的變量。
轉矩：負載轉矩有四種類型，分別為位能型負載、摩擦型負載、平方轉矩負載（模擬風機、水泵）和恒功率負載，與額定轉矩下的比值作為輸入，能讓學生更好地了解輕載、中載和重載情況下電機的運行。
起動：根據不同的電機，起動方式會略微有所不同，例如：Δ形連接的異步電機就有Y-Δ起動，可以根據顯示的起動方式（如：定子繞組降電壓起動）及輸入所需的參數來模擬實際中不同的起動方式。
調速：調速過程根據電機的特點，包含了各類電機主要的一些調速方式，仿真實驗接近實際，工作特性展示的是穩態特性，而運行實驗的調速很好的向學生展現了電機調速的暫態特性。
制動：實際運行中可能需要使電機快速停下，這就需要采取合理的制動方式。學生可以選擇制動方式看到實際電機的運行情況，將起動、調速與制動放在同一人機界面中，可以很好地模擬出完整的實驗流程。
性能指標：
1）直流電機不少于23組數據模型；
2）異步電機不少于20組數據模型；
3）同步電機不少于6組數據模型；
4）變壓器不少于6組數據模型；
5）直流電機數據模型覆蓋串勵、并勵、他勵三種電機類型；
6）異步電機數據模型覆蓋星型、三角兩種接法；
|
1
|
套
|
|
46
|
消防控制箱
|
DC24V/2A、24V繼電器
|
1
|
套
|
|
47
|
停車場管理系統
|
自動道閘、防砸雷達、車牌識別攝像機、LED顯示屏、管理軟件。
|
1
|
套
|
|
48
|
指紋門禁系統
|
門禁控制器、指紋門禁機、讀卡器、門磁、電磁鎖、開門按鈕
|
1
|
套
|
|
耗材類
|
|
49
|
23芯線
|
黑
|
2
|
卷
|
|
50
|
23芯線
|
紅
|
2
|
卷
|
|
51
|
16芯線
|
黃
|
1
|
卷
|
|
52
|
16芯線
|
藍
|
1
|
卷
|
|
53
|
屏蔽雙絞線
|
2芯
|
20
|
米
|
|
54
|
網線
|
超五類
|
50
|
米
|
|
55
|
水晶頭
|
RJ45
|
30
|
個
|
|
工具類
|
|
56
|
剪刀
|
DL2615
|
1
|
把
|
|
57
|
烙鐵
|
40W
|
1
|
把
|
|
58
|
剝線鉗
|
DL2003
|
1
|
把
|
|
59
|
螺絲刀
|
小一字
|
2
|
把
|
|
60
|
螺絲刀
|
小十字
|
2
|
把
|
|
61
|
螺絲刀
|
長柄十字
|
1
|
把
|
|
62
|
    單對打線鉗
|
HT-314B
|
1
|
把
|
|
63
|
5對打線鉗
|
HT-315DR
|
1
|
把
|
|
64
|
尖嘴鉗
|
DL2106
|
1
|
把
|
|
65
|
斜口鉗
|
DL2206
|
1
|
把
|
|
66
|
焊錫絲
|
|
1
|
卷
|
|
67
|
萬用表
|
3位半
|
1
|
個
|
|
68
|
內六角扳手
|
φ6
|
1
|
把
|
|
69
|
三角套筒
|
|
1
|
把
|
六、實訓項目
1.建筑智能安防布線的實施
2.周邊防范系統安裝、接線與調試
3.網絡視頻監控系統安裝、接線與調試
4.巡更系統安裝與調試
5.DDC照明系統安裝、接線、編程與調試
6.對講及室內安防系統安裝、接線和調試
7.門禁系統安裝、接線和調試
8.停車場管理系統安裝、接線和調試
9.消防系統（火災報警聯動、消防廣播）實訓安裝、接線和調試
10.綜合布線系統（網線、光纖、電話線）實訓安裝、接線和調試
11.智能建筑環境監控系統的接線、編程和調試
12.智能建筑環境監控系統APP應用軟件編程調試
13.建筑智能化系統運行與維護
