針對各高等院校須同時開設“單片機原理及其應用”和“微機接口”教學的需求和建議，本企業研發了“THGMW-1型單片機51/96·微機8088三合一實驗開發系統”。它集MCS-51/ MCS-96單片機、INTEL8088微機接口三種技術于一體，提供了優化的軟件和硬件集成資源，適合“單片機原理及接口技術”、“單片機數據通信技術”、“微機原理及其接口技術”教學實驗大綱的要求，配有豐富的外圍接口電路，提供完善的實驗例程，具強大的仿真功能及其通用性和可擴展性，是各高等院校開展單片機和微機教學、課程設計、電子設計競賽及科研開發的理想設備。
一、系統特點
-
MCS-51、MCS-96單片機、INTEL8088微機三種MCU共用一個仿真系統，均可與PC機通過串行通信連接，實現獨立運行，其中實驗主板包含MC-S51單片機和INTEL8088仿真實驗系統，并可插接MCS-96CPU板來完成MCS-96芯片16位單片機實驗。采用專業仿真機內核，配套友好的菜單窗口化調試軟件，在該調試環境下，具有編輯、匯編、反匯編、連接、單步跟蹤、設置斷點、全速運行等選項。
-
實驗系統提供了豐富的硬件接口電路和功能模塊，并提供各種接口電路的應用范例和測試程序以及詳細的應用說明，幫助用戶快速地掌握這些接口的應用方法。
二、技術性能
-
輸入電源：單相三線220V±10% 50Hz
-
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
-
絕緣電阻：＞3MΩ
-
容 量：＜350VA
-
外形尺寸：490mm×380mm×140mm
三、系統組成

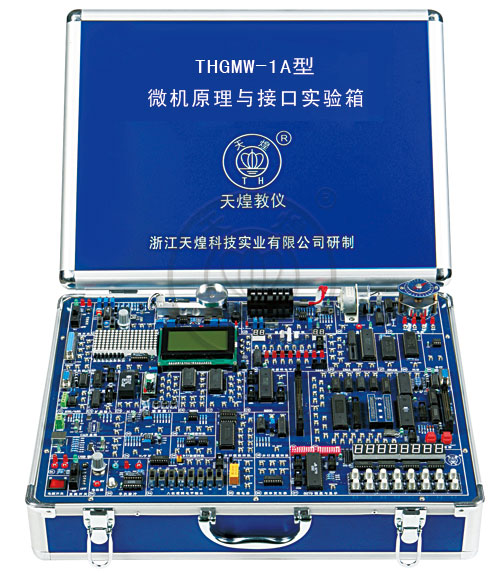

實驗系統為鋁合金箱式結構，系統由實驗箱主板和80C196CPU核心板組成。具體配置如下表：
|
直流穩壓電源
|
+5V（5A）、-5V（1A）、+12V（1A）、-12V（1A）各一組
|
|
輸入接口
|
單脈沖發生
|
常用接口芯片
|
擴展輸入74LS244接口
|
|
頻率發生器
|
擴展輸出74LS273接口
|
|
多圈電位器分壓（0-5V）
|
8279與陣列式鍵盤
|
|
八位邏輯電平輸出（開關）
|
8255并行擴展接口
|
|
輸出接口
|
八位邏輯電平顯示（LED）
|
8251串行擴展接口
|
|
雙色發光二極管顯示（4只）
|
8253計數器擴展接口
|
|
4 位數碼管（串行）靜態顯示
|
8259中斷擴展接口
|
|
8 位數碼管支動態顯示
|
8237DMA
|
|
8×16雙色LED點陣顯示
|
日歷時鐘（掉電不丟失）
|
|
128×64點陣圖文液晶顯示
|
語音芯片（含麥克風，有錄放功能）
|
|
繼電器驅動
|
存儲器接口芯片
|
串行EEPROM（24C0x）接口
|
|
揚聲器驅動
|
SRAM62256
|
|
數據轉換
|
并行A/D轉換（ADC0809）接口
|
Flash Memory29C10
|
|
并行D/A轉換（DAC0832）接口
|
IC卡接口
|
|
串行A/D轉換（TLC549）接口
|
常用外設
|
打印機接口（打印機選配）
|
|
串行D/A轉換（LTC1446）接口
|
直流電機及驅動（實物、閉環控制）
|
|
V/F轉換
|
步進電機及驅動（實物）
|
|
F/V轉換
|
紅外信號收發
|
|
通信接口芯片
|
RS-232通信接口
|
溫度傳感器及溫度控制（實物）
|
|
RS-485通信接口
|
壓力（稱重）傳感器（提供法碼）（實物）
|
|
CAN 總線接口
|
模擬信號源
|
函數信號發生器（產生方波、三角波、正弦波）
|
|
USB2.0接口
|
四、實驗項目
(一)MCS-51單片機實驗
-
I/O口輸入、輸出實驗
-
擴展輸入、輸出實驗
-
擴展存儲器讀寫實驗
-
FlashMemory讀寫實驗
-
定時/計數器實驗
-
8253定時/計數器實驗
-
外部中斷實驗
-
串轉并與并轉串實驗
-
串行靜態數碼顯示實驗
-
8255輸入、輸出實驗
-
8255控制鍵盤與顯示實驗
-
8279控制鍵盤與顯示實驗
-
音頻驅動實驗
-
LED點陣顯示實驗
-
LCD顯示實驗
-
電子鐘實驗
-
電子琴實驗
-
交通燈控制實驗
-
單片機串行口與PC機通信實驗
-
8251可編程串行口與PC機通信實驗
-
并行A/D轉換實驗
-
并行D/A轉換實驗
-
串行A/D轉換實驗
-
串行D/A轉換實驗
-
并行打印機實驗（選做）
-
I2C串行EEPROM讀寫實驗
-
IC卡讀寫實驗
-
V/F轉換與F/V轉換實驗
-
語音芯片控制實驗
-
日歷時鐘芯片控制實驗
-
直流電機測速與控制實驗（實物）
-
步進電機控制實驗（實物）
-
壓力測量顯示實驗（實物）
-
溫度傳感器與溫度控制實驗（實物）
-
紅外數據發送與接收實驗
-
485通信實驗
-
CAN 總線通信實驗
-
USB 總線通信實驗
-
I/O口輸入、輸出實驗
-
擴展存儲器讀寫實驗
-
FlashMemory讀寫實驗
-
8255輸入、輸出實驗
-
8253定時/計數器實驗
-
音頻驅動實驗
-
串轉并與并轉串實驗
-
串行靜態數碼顯示實驗
-
8255控制鍵盤與顯示實驗
-
8279控制鍵盤與顯示實驗
-
8259A硬件中斷實驗
-
8251可編程串行口與PC機通信實驗
-
8237A DMA控制實驗
-
LED點陣顯示實驗
-
交通燈控制實驗
-
并行打印機實驗（選做）
-
并行A/D轉換實驗
-
并行D/A轉換實驗
-
串行A/D轉換實驗
-
串行D/A轉換實驗
-
語音芯片控制實驗
-
PWM控制直流電機實驗（實物）
-
步進電機控制實驗（實物）
-
壓力測量顯示實驗（實物）
-
溫度傳感器與控制實驗（實物）
-
I/O口輸入、輸出實驗
-
擴展輸入、輸出實驗
-
擴展存儲器讀寫實驗
-
定時器實驗
-
8253定時/計數器實驗
-
外部中斷實驗
-
音頻驅動實驗
-
串行靜態數碼顯示實驗
-
HSI 測脈沖周期、脈寬實驗
-
HSO 輸出脈沖實驗
-
片內脈沖寬度調制器輸出PWM實驗
-
8255輸入、輸出實驗
-
8255控制鍵盤與顯示實驗
-
8279控制鍵盤與顯示實驗
-
LED點陣顯示實驗
-
LCD顯示實驗
-
電子鐘實驗
-
交通燈控制實驗
-
單片機串行口與PC機通信實驗
-
并行A/D轉換實驗
-
并行D/A轉換實驗
-
串行A/D轉換實驗
-
串行D/A轉換實驗
-
單片機內部A/D轉換實驗
-
語音芯片控制實驗
-
并行打印機實驗（選做）
-
PWM控制直流電機實驗（實物）
-
步進電機控制實驗（實物）
-
溫度傳感器與控制實驗（實物）
壓力測量顯示實驗（實物）
