一、產品概述

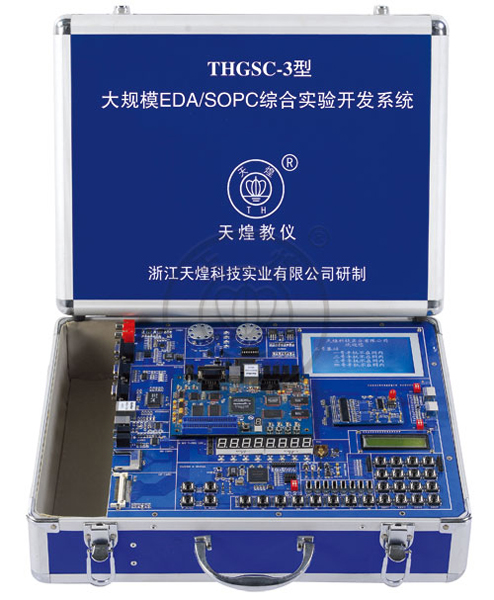

“THGSC-3型大規模EDA/SOPC綜合實驗開發系統”緊扣高等院校《EDA技術》、《SOPC技術實用教程》等課程的教學大綱，能滿足各大專院校、普通高校、科研院所的EDA/SOPC實驗教學、課程設計、畢業設計、項目教學等需求，同時也是電子競賽、科研開發的理想平臺。
系統由核心板、系統板構成。核心板采用工業標準多層板設計，既是實驗箱的一個組成部分，又可以單獨成為一個最小系統開發板，可用于各種創新性實驗和科研開發。主芯片采用Altera公司150萬門的CycloneII系列中的EP2C35F672C8。核心板上包含了能滿足不同開發需要的FLASH、SDRAM、高速clock和配置芯片以及豐富的外圍接口，如串行接口、JTAG接口、高速USB接口、Ethernet接口、音頻接口、電源管理、專用擴展接口等。
二、系統特點
-
核心板采用多層工業級標準精心設計
-
FPGA主芯片采用Altera的Cyclone II系列的EP2C35F672C8(150萬門)
-
核心板可單獨使用，支持 JTAG、AS模式，便于在電子競賽、科研項目開發中使用
-
配有2×16字符液晶屏和240×128圖形液晶屏
-
配有全功能USB仿真開發工具（支持Altera全系列器件），速度快，性能穩定可靠
-
全部采用貼片工藝，接插件采用進口優質產品，使用可靠
-
提供豐富的接口電路、實驗程序以及詳細的實驗指導書、用戶使用手冊
-
提供1路數字時鐘源，含24MHz、12MHz、6MHz、1MHz、100kHz、10kHz、1kHz、100Hz、10Hz 和1Hz 等多個時鐘
-
提供1個模擬信號源，提供頻率在800～40kHz、幅度在0～2.30V 可調的正弦波、方波、三角波和鋸齒波
-
高速ADC/DAC板：180MHz轉換率雙路高速10位DAC、50MHz高速8位ADC、雙420MHz高速運放
三、適用范圍
-
SOPC技術/Nios II軟核嵌入式系統實驗教學、開發應用
-
EDA技術實驗教學、開發應用
-
自主創新應用開發、單片機和FPGA聯合開發
-
IC設計硬件仿真、科研項目硬件驗證與開發
-
研究生課題開發、電子設計競賽培訓
四、系統配置
（一） 主板資源
|
輸入接口
|
8只獨立按鍵
|
存儲器接口
|
I2C EEPROM 24C08
|
|
|
8位邏輯電平開關
|
SD卡（支持SD/MMC卡）
|
|
|
4×4陣列式鍵盤
|
CF Card
|
|
|
PS/2鼠標、鍵盤接口
|
通信接口
|
RS232通信接口
|
|
|
輸出接口
|
八位邏輯電平顯示
|
USB1.1 Device
|
|
|
動態掃描數碼顯示（8位）
|
USB2.0 Device
|
|
|
VGA接口
|
10/100M以太網,唯一合法MAC地址
|
|
|
VIDEO視頻輸出接口
|
|
|
2×16字符液晶屏
|
|
|
|
240×128圖形液晶屏
|
SPI/IIC接口for Audio CODEC
|
|
|
數據轉換
|
8位并行高速A/D轉換接口(40M取樣率/S)
|
核心板接口
|
2個160PIN高速板對板接口，速率＞1Gb/S
|
|
|
12位串行高速A/D轉換接口(SPI)
|
常用外設接口
|
RTC實時時鐘
|
|
|
直流電機（帶測速模塊）
|
|
|
10位并行高速D/A轉換(150M取樣率/S)
|
步進電機
|
|
|
模擬信號源
|
頻率80～8kHz、幅度 0～3.3V可調正弦波、方波、三角波和鋸齒波
|
|
|
12位串行高速D/A轉換接口(SPI)
|
|
|
單總線溫度采集
|
直流電源
|
-12V、12V、5V、3.3V、-5V、1.5V
|
|
|
數字信號源
|
24MHz、12MHz、6MHz、1MHz、100kHz、10kHz、1kHz、100Hz、10Hz、1Hz
|
|
|
微控制器
|
ISP單片機AT89S8253
|
|
|
擴展接口
|
一個I/O高速擴展接口
|
仿真開發工具
|
USB高級仿真器
|
|
（二）核心板資源
-
主芯片F(xiàn)PGA采用Altera的Cyclone II系列中的EP2C35F672C8（150萬門）
-
配置存儲芯片為EPCS16，16Mb串行FLASH
-
1MB(256k×32)SRAM(32位、16位、8位總線模式可選)
-
8MB NOR Flash ROM
-
32MB SDRAM
-
64MB NAND Flash ROM
-
音頻CODEC模塊，包括音頻輸入輸出、MIC輸入和耳機輸出
-
USB2.0設備接口
-
RS232標準串行口
-
10/100M以太網絡接口
-
50MHz系統時鐘源
-
4個用戶自定義LED燈
-
4個用戶自定義按鍵
-
1個靜態七段數碼管
-
1個復位按鍵
-
可靠上電復位電路
-
提供板級和芯片級電壓3.3V/1.2V
-
兩個擴展接口（每個具有36路I/O）
-
具有獨立的電源輸入接口，便于用戶二次開發
-
AS、JTAG模式接口
（三） 選配模塊
-
2.4G無線通信模塊
-
紅外通信模塊
五、實驗項目
(一)EDA/VHDL設計實驗
-
基于QUARTUS II圖形輸入電路的設計
-
基于VHDL的格雷碼編碼器的設計
-
含異步清零和同步使能計數器的設計
-
八位七段數碼管動態顯示電路的設計
-
數控分頻器的設計
-
圖形和VHDL混合輸入的電路設計
-
四位并行乘法器的設計
-
基本觸發器的設計
-
設計4位全加器
-
矩陣鍵盤顯示電路的設計
-
用VHDL設計七人表決器
-
用VHDL設計四人搶答器
-
可控脈沖發生器的設計
-
正負脈寬數控信號發生器的設計
-
直流電機測速實驗
-
數字頻率計的設計
-
數字鐘的設計
-
序列檢測器的設計
-
數字秒表的設計
-
出租車計費器的設計
-
VGA彩條信號發生器的設計
-
2×16字符型液晶顯示
-
240×128點陣型液晶顯示
-
DDS信號源設計
-
無線通信實驗(需選配2.4G無線通信模塊)
-
紅外數據通信實驗（需選配紅外通信模塊）
(二)SOPC實驗(NIOSII 32 Bit IP 設計)
-
Hello Nios II實驗
-
開關、按鍵及LED實驗
-
定時器實驗
-
鍵盤掃描與7段碼顯示
-
Nios II與PC機UART通信
-
串行高速AD和高速DA實驗
-
IIC EEPROM的讀寫實驗
-
SDRAM控制器核讀寫實驗
-
DMA傳輸實驗
-
NandFlash讀寫操作實驗
-
RTC實時時鐘設計
-
USB通信實驗
-
音頻Codec音樂的讀取與回放
-
PS/2鍵盤實驗
-
以太網口通信實驗
-
讀CF卡
-
直流電機轉速調節
-
視頻實驗
-
FIR數字濾波器設計
-
IIR數字濾波器設計
-
DDS與數字移相信號發生器設計
-
M序列偽隨機序列發生器設計
-
AM信號發生器設計
六、儀器配置
用戶必配設備：計算機、40M雙蹤示波器
用戶選配：函數信號發生器、邏輯分析儀
