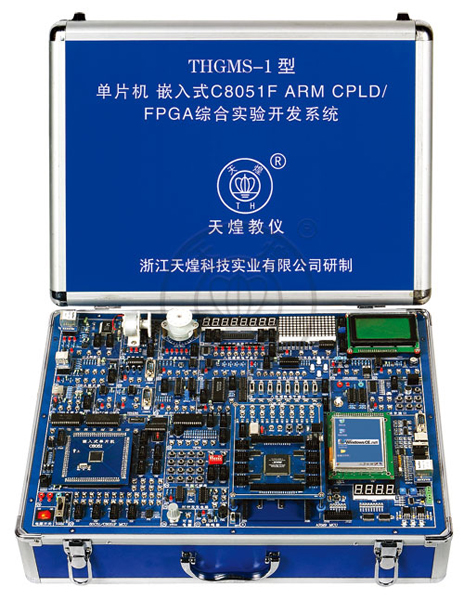

隨著微電子技術和計算機技術的發展，微處理器技術和嵌入式電子產品在各行各業得到了廣泛的應用。針對各高等院校須同時開設“單片機”、“嵌入式系統”、“EDA”教學的需求和建議，本企業研發了“THGMS-1型單片機·嵌入式C8051F·ARM·CPLD/FPGA綜合實驗開發系統”。它集MCS-51單片機、嵌入式C8051F單片機、嵌入式ARM、 CPLD/FPGA及綜合等技術于一體，提供了優化的軟件和硬件集成資源，適合“單片機原理及接口技術”、“單片機數據通信技術”、“EDA原理及其應用技術”、“32位嵌入式系統原理與應用”實驗教學的要求，提供了豐富的硬件接口電路和功能模塊，并提供各種接口電路的應用范例和測試程序以及詳細的應用說明，幫助用戶快速地掌握這些接口的應用方法，是各高等院校開展單片機/嵌入式系統/CPLD/FPGA教學、課程設計、電子設計競賽及科研開發的理想設備。
一、系統特點
-
MCS-51單片機系統
提供豐富的接口電路和功能模塊，涵蓋了MCU的各個應用領域，并能夠提供用戶領先的應用和設計的方法。單片機接口引腳用螺長針、雙排“D”型插座及螺絲孔引出，接線方便可靠、功能擴展方便，可以任意的連接自己的實際應用系統。配有專業仿真器，使用功能強大的Keil uVision2 集成調試軟件，具有編輯、編譯、下載、單步、跟蹤、斷點、運行等多種功能，可使用匯編和C語言進行編程。
-
Silabs C8051F單片機系統
C8051F系列單片機為Silabs公司的高速、高性能混合信號處理器，核心模塊選用C8051F020芯片，此芯片為C8051F系列單片機中功能最為齊全的一款。配有專業仿真適配器，配套功能強大的集成調試軟件，具有編輯、編譯、下載、單步、跟蹤、斷點、運行等多種功能。
-
CPLD/FPGA系統
配有Altera公司低電壓系列的最新器件CPLD EPM3256，含有256個宏單元，配套專用下載軟件和下載器，可使用原理圖輸入及AHDL、VHDL、Verilog-HDL等硬件描述語言。
-
ARM9微處理器系統
采用三星的S3C2410 ARM9內核芯片，配套“THUFZ-1型ARM實時在線仿真器”，ARM通過JTAG邊界掃描口來與仿真器連接，不占用任何目標存儲器和目標端口。仿真器支持程序運行、停止、單步、設置斷點；支持讀寫寄存器、存儲器和系統端口；支持復位目標系統并將代碼下載到目標ARM板。
二、技術性能
-
輸入電源：單相三線220V±10% 50Hz
-
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
-
容 量：＜350VA
-
外形尺寸：490mm×380mm×140mm
三、系統組成
實驗系統為鋁合金箱式結構，系統由實驗箱主板80C51核心板、從C8051F核心板、CPLD/FPGA核心板組成。具體配置如下表：
|
直流穩壓電源
|
+5V（5A）、+12V、-12V各一組
|
|
輸入接口
|
單脈沖發生
|
接口芯片
|
實時時鐘
|
|
多圈電位器分壓（0-5V）
|
語音芯片（含麥克風，有錄放功能）
|
|
八位邏輯電平輸出（開關）
|
存儲器接口芯片
|
串行EEPROM（24C02）接口
|
|
7279與陣列式鍵盤
|
SRAM62256
|
|
輸出接口
|
八位邏輯電平顯示（LED）
|
Flash Memory29C10
|
|
雙色發光二極管顯示（4只）
|
低電壓128K×8Bit SRAM
|
|
8 位數碼管動態顯示
|
低電壓4MBit Flash（SPI接口）
|
|
8×16雙色LED點陣顯示
|
控制對象
|
直流電機及驅動（實物、閉環控制）
|
|
128×64點陣圖文液晶顯示
|
步進電機及驅動（實物）
|
|
蜂鳴器（加驅動）
|
DS18B20溫度傳感器（帶加熱器）
|
|
數據轉換
|
并行A/D轉換（ADC0809）接口
|
通信接口
|
RS-232通信接口
|
|
并行D/A轉換（DAC0832）接口
|
RS-485通信接口
|
|
串行A/D轉換（TLC549）接口
|
USB主模式通信接口
|
|
串行D/A轉換（LTC1446）接口
|
USB 從模式通信接口
|
|
ARM9專用模塊
|
雙聲道音頻輸出
|
以太網通信接口
|
|
觸摸屏（與液晶屏配套）
|
ARM9專用模塊
|
USB從接口
|
|
SD卡接口（配有SD卡）
|
音頻輸入、麥克風接口
|
|
PS/2，VGA接口板
|
以太網接口
|
|
USB主接口
|
3.5英寸TFT真彩液晶（320×240）
|
-
I/O口輸入/輸出實驗
-
擴展存儲器讀寫實驗
-
定時/計數器實驗
-
外部中斷實驗
-
8 位數碼管動態顯示實驗
-
陣列式鍵盤實驗
-
8279控制鍵盤與顯示實驗
-
音頻驅動實驗
-
LED點陣顯示實驗
-
液晶顯示實驗
-
交通燈控制實驗
-
FlashMemory讀寫實驗
-
串行EEPROM讀寫實驗
-
并行A/D轉換實驗
-
并行D/A轉換實驗
-
串行A/D轉換實驗
-
串行D/A轉換實驗
-
語音芯片控制實驗
-
實時時鐘芯片控制實驗
-
直流電機測速與控制實驗(實物)
-
步進電機控制實驗(實物)
-
溫度傳感器與溫度控制實驗(實物)
-
單片機串行口與PC機通信實驗
-
雙機485通信實驗
-
單片機與PC機USB通信實驗
-
I/O口輸入/輸出實驗
-
擴展存儲器讀寫實驗
-
SRAM外部數據存儲器擴展實驗
-
SPI串行Flash存儲器數據讀寫實驗
-
FlashMemory讀寫實驗
-
串行EEPROM讀寫實驗
-
定時/計數器實驗
-
外部中斷實驗
-
8位數碼管動態顯示實驗
-
陣列式鍵盤實驗
-
8279控制鍵盤與顯示實驗
-
音頻驅動實驗
-
LED點陣顯示實驗
-
液晶顯示實驗
-
交通燈控制實驗
-
并行A/D轉換實驗
-
并行D/A轉換實驗
-
片內A/D轉換實驗
-
片內D/A轉換實驗
-
語音芯片控制實驗
-
實時時鐘芯片控制實驗
-
直流電機測速與控制實驗(實物)
-
步進電機控制實驗(實物)
-
溫度傳感器與溫度控制實驗(實物)
-
單片機串行口與PC機通信實驗
-
雙機485通信實驗
-
單片機與PC機USB通信實驗
-
單片機讀U盤實驗（U盤用戶自配）
-
以太網測控實驗
-
µC/OS-Ⅱ?qū)崟r操作系統移植實驗
-
簡單邏輯電路設計與仿真
-
譯碼與寄存器電路設計與仿真
-
全加器設計、仿真與下載
-
分頻電路與12歸1電路設計
-
利用硬件描述語言進行數字鐘設計
-
動態掃描顯示電路設計
-
復雜數字鐘設計與掃描顯示
-
BCD碼轉換電路設計
-
數據采集與顯示電路設計
-
串行A/D轉換實驗
-
串行D/A轉換實驗
-
4×4陣列式鍵盤掃描顯示設計
-
AD接口
-
DA接口
-
鍵盤/LED接口
-
直流電機控制
-
步進電機控制
-
IRDA紅外接口
-
嵌入式Linux的開發
-
串行接口程序設計
-
內核模塊的驅動設計
-
LCD驅動
-
觸摸屏驅動
-
SD卡讀寫
-
IIS音頻驅動
-
USB驅動
-
BootLoader 編譯及燒錄
-
Linux內核的移植與編譯
-
WinCE系統開發
