一、產品概述
“THGDC-4型電子設計競賽應用開發系統”是專門為電子設計競賽訓練、創新實驗開發、課程設計、畢業設計而研發的新一代全開放型教學設備，可用作全國大學生電子設計競賽訓練、課程設計、課外科技活動、畢業設計及現代電子系統應用開發的學習平臺。

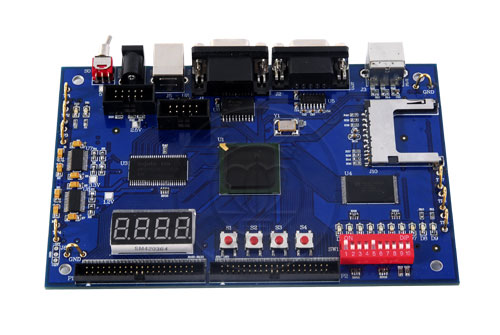

采用工業標準8層板設計，采用Altera公司Cyclone III系列的EP3C16 FPGA（90萬門）。包含能滿足不同開發需要的Flash、SDRAM、高速clock和配置芯片以及豐富的外圍接口。該板既能獨立使用，也可搭配實驗箱(THGSC-2型和THGSC-3型)作為核心板使用?？蛇x配多種高級實驗?zāi)K，進行擴展實驗和創新設計。
二、系統特點
-
采用多層工業級標準精心設計
-
FPGA主芯片采用Altera公司的Cyclone III系列EP3C16 FPGA（90萬門）
-
配有全功能USB仿真開發工具（支持Altera全系列器件），速度快，性能穩定可靠
三、適用范圍
-
系統既能單獨使用，也可結合實驗箱(THGSC-2型和THGSC-3型)作為核心板使用
-
SOPC技術/Nios II軟核嵌入式系統實驗教學、開發應用
-
EDA技術實驗教學、開發應用
-
IC設計硬件仿真、科研項目硬件驗證與開發
-
研究生課題開發、電子設計競賽培訓
-
自主創新應用開發，各類CPU IP核片上系統開發
四、系統配置
-
FPGA主芯片采用Altera公司的Cyclone III系列EP3C16 FPGA（90萬門）
-
采用EPCS4作為配置芯片，容量4Mbit
-
支持 JTAG、AS模式，便于在電子競賽、科研項目開發中使用
-
8MB SDRAM、4MB Flash
-
SD卡接口、VGA接口、標準RS232接口、PS/2鼠標/鍵盤接口
-
2個40針外擴接口，接口上帶3.3V、5.0V、±12V電源
-
10個撥碼開關、10個LED顯示、4個七段數碼管
-
50MHz系統時鐘源
-
提供板級和芯片級電壓5.0V、3.3V、2.5V、1.2V
選配模塊
-
并行ADC/DAC模塊
-
串行ADC/DAC模塊
-
高速ADC/DAC模塊
-
USB2.0接口模塊
-
以太網接口模塊
-
2.4G無線通信模塊
-
紅外通信模塊
-
通用輸入輸出接口模塊
-
通用液晶屏接口模塊
-
Audio輸入與輸出模塊
-
視頻輸入輸出模塊
五、實驗項目
(一)基礎實驗
-
基于QUARTUSII圖形輸入電路的設計
-
基于VHDL格雷碼編碼器的設計
-
含異步清零和同步使能的加法計數器
-
七段數碼管顯示電路的設計
-
數控分頻器的設計
-
圖形和VHDL混合輸入的電路設計
-
四位并行乘法器的設計
-
基本觸發器的設計
-
四位全加器設計
-
用VHDL設計七人表決器
-
用VHDL設計四人搶答器
-
可控脈沖發生器的設計
-
正負脈寬調制信號發生器設計
-
序列檢測器的設計
-
PS/2鍵盤
-
UART通信
-
VGA彩條信號發生器的設計
-
PN碼產生器
-
Gold碼產生器
-
數字頻率計的設計
-
數字鐘的設計
-
序列檢測器的設計
-
數字秒表的設計
-
并行AD/DA轉換實驗（需配并行ADC/DAC模塊）
-
串行AD/DA轉換實驗（需配串行ADC/DAC模塊）
-
DDS信號發生器（需配高速ADC/DAC模塊）
-
USB2.0總線通信實驗（需配USB2.0接口模塊）
-
以太網口通信實驗（需配以太網接口模塊）
-
無線通信實驗（需配2.4G無線通信模塊）
-
紅外數據通信實驗（需配紅外通信模塊）
-
基本輸入輸出實驗（需配通用輸入輸出接口模塊）
-
IIC總線接口實驗（需配通用輸入輸出接口模塊）
-
SPI總線接口實驗（需配通用輸入輸出接口模塊）
-
圖形液晶顯示實驗（需配通用液晶屏接口模塊）
-
字符液晶顯示實驗（需配通用液晶屏接口模塊）
-
音頻采集與回放實驗（需配Audio輸入與輸出模塊）
-
視頻采集與回放實驗（需配視頻輸入輸出模塊）
(二)SOPC實驗(NIOSII 32 Bit IP 設計)
-
Hello Nios II實驗
-
開關、按鍵及LED實驗
-
定時器實驗
-
7段碼顯示實驗
-
Nios II與PC機UART通信
-
SDROM控制器核讀寫實驗
-
DMA傳輸實驗
-
PS/2鍵盤實驗
-
SD讀寫實驗
六、儀器配置
用戶必配設備：計算機、40M雙蹤示波器
用戶選配：函數信號發生器、邏輯分析儀
